由于电泳涂装方法的独特性所产生的涂膜缺陷虽与一般涂膜缺陷相同,但原因及防治方法不同。常见的电泳涂装涂膜缺陷及其原因和防治方法介绍如下：

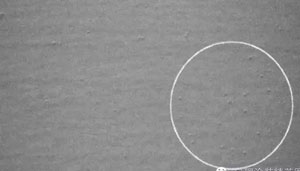

1、颗粒、疙瘩在烘干后的电泳涂膜表面上存在有手感粗糙的或肉眼可见的较硬的颗粒的现象。
原因
1电泳槽液有沉淀物、凝聚物或其他异物槽液过滤不良。
2电泳后冲洗液脏或冲洗水中含涂料浓度过高。
3烘干炉脏落上颗粒状的污物。
4进入电泳槽的被涂物及吊具不干净磷化后的水洗不净。
5涂装环境脏。
防治
1加强电泳槽液的过滤。所有循环的槽液应全部经过过滤装置推荐有25精度的过滤袋过滤加强搅拌防止沉淀消除槽内的“死角”和裸露金属处严控pH值和碱性物质的带入防止树脂析出或凝聚。
2提高后冲洗水的清洁度尽量降低电泳后冲洗水中的固体份控制泡沫的产生后冲洗液要经10-15精度的过滤器过滤。
3清理烘干室增设循环空气过滤器或定期更换空气过滤材料检查烘干系统的密封性。
4加强白件清理清除焊接飞溅物及打磨小屑改进吊具结构及时清除疏松污垢加强前处理液的过滤必要时增加磁性过滤降低磷化槽液的残渣含量加强磷化后的冲洗洗净浮在工件表面上的磷化残渣。
5涂装环境应保持清洁。前处理与电泳设备之间电泳与烘干室之间要设防尘通道并确保无二次污染源。
2、陷穴、缩孔由外界造成被涂物表面、磷化膜或电泳湿涂膜上附有尘、埃、油等或在涂膜中混有与电泳涂料不相容的粒子它们成为缩孔中心并造成烘干初期的展平不均衡而产生火山口状的凹坑直径通常为0.5-3.0mm涂膜缺陷处形态.
原因
1槽液中混入异物油、灰尘油飘浮在电泳槽液表面或乳化在槽液中。
2被涂物被污染如灰尘、运输链上掉落的润滑油、铁粉、面漆尘埃、吹水用的压缩空气中有油污。
3前处理脱脂不良、磷化膜上有油污。
4电泳后冲洗时清洗液中混入异物油、灰尘去离子水的纯度差。
5烘干室内不净或循环风含油。
6被涂工件白件从冲压、焊装到涂装车间进行前处理、电泳的过程中存在着硅酮污染或工艺介质中有硅酮累计。
7电泳槽液的颜基比失调。
8补给涂料或树脂溶解不良不溶解粒子。
防治
1在槽液循环系统设脱脂过滤袋以除去污物。
2保持涂装环境洁净运输链、挂具要清洁所用压缩空气应无油防止灰尘面漆尘雾和油污落到被涂工件上。不允许带油污和灰尘的被涂工件进入电泳槽设置防尘间壁。
3加强前处理脱脂工序确保磷化膜上无污染。
4保持电泳后冲洗水质加强清洗液的过滤在冲洗后至烘干室之间要设防尘通廊。
5保持烘干室和循环热风的清洁被涂工件的升温不宜过急。
6在被涂工件白件制造过程中和涂装过程中严防硅酮污染。冲压车间、焊装车间与被涂工件制造有关的设备及工艺介质如电缆、拉延油防锈油、防焊渣粘结剂、结构粘结密封胶等不许含硅酮涂装车间设备所用的非金属材料塑料件、橡胶件、润滑脂等、工艺辅助材料及其他与涂装有关的工艺装备等都不能含硅酮。以上范围材料使用前必须进行检查确保无硅酮。
7保持电泳槽液的正确颜基比及溶剂含量等。
8补加新涂料时应搅拌均匀确保溶解、中和好并应过滤。
3、针孔是指在涂膜上产生针状小凹坑的现象。不同的针孔产生如下
原因
1在溶解性针孔泳涂的湿涂膜后冲洗不及时被浮漆液在溶解而产生针孔。
2气体针孔在电泳过程中由于电解反应激烈产生气泡过多脱泡不良因槽液温度偏低或搅拌不充分造成气泡被涂膜包裹在烘干过程中气泡破裂而出现针孔。
3带电入槽阶梯式针孔发生在带电入槽场合下针孔是沿入槽斜线露出底板另外气泡针孔是在带电入槽场合下由于槽液对物体表面润湿不良使一些气泡被封闭在涂膜内或是槽液表面的气泡附着在被涂工件表面上形成气泡针孔这种针孔易产生在被涂工件的下部。
防治
1被涂工件经电泳后刚离开电泳槽液面时应立即用UF液冲洗以消除再溶解性针孔。
2在电泳涂装时从工艺管理上应控制槽液中杂质离子的浓度对各种离子的含量要控制在规定的范围之内要求定期化验槽内的各种离子浓度如超标要排放UF液对阳极液电导率也要控制在范围之内。控制槽液温度在工艺规定范围内槽液搅拌要充分。
3为消除带电入槽的阶梯针孔要求槽液表面的流速大于0.2m/s以避免泡沫堆积在带电入槽的通电方式生产时运输链速度不应过底。
4为消除水洗针孔首先要保证涂膜电渗性好控制槽内溶剂含量不能过高及杂质离子含量后冲洗的水压不可高于0.12Mpa。
4、涂膜太薄指被涂工件表面电泳的干涂膜厚度低于所采用电泳涂料技术条件或工艺规定得膜厚的现象。
原因
1槽液的固体分过低。
2泳涂电压偏低泳涂时间太短。
3槽液温度低于工艺规定的范围。
4槽液中的溶剂含量偏低。
5槽液老化使湿涂膜的电阻过高槽液电导率底。
6阳极板电极连接不良或有效面积低阳极液电导率太低被涂工件通电不良。
7电泳后冲洗过程中UF液清洗时间过长产生再溶解。
8槽液的PH值太低MEQ值高。
防治
1提高固体分保证固体分稳定在工艺规定的范围内固体分的质量分数波动最好控制在0.5%以下。
2提高泳涂电压和延长泳涂时间使它们被控制在合适范围内。
3注意定期清理热交换器检查是否堵塞温度控制系统是否出现故障槽液温度控制在规定的范围内或下限。
4添加溶剂调整使溶剂含量在规定的范围内。
5加速槽液更新或添加调整剂提高槽液电导率和降低湿涂膜的电阻。
6检查极板是否有损失腐蚀或表面有结垢一定要定期清理或更换极板提高极液电导率检查被涂物工件的通电是否良好。
7缩短UF液冲洗时间防止再溶解。
8添加中和度低的涂料使槽液PH值达到工艺范围内。
5、涂膜过厚指被涂工件表面的干涂膜厚度超过所采用电泳涂料技术条件或工件规定的膜厚的现象。
原因
1涂料电压偏高。
2槽液温度偏高。
3槽液的固体分过高。
4泳涂时间过长如运输链停止等。
5槽液中的溶剂含量过高。
6被涂工件周围循环效果不好。
7槽液电导率高。
8阴/阳极比不对阳极对阴极电泳涂料而言位置布置不当。
防治
1调低泳涂电压。
2槽液温度绝对不能高出工艺规定尤其是阴极电泳涂料当涂料温度过高将会影响槽液的稳定性维持槽液温度在工艺规定的温度范围内生产。
3将固体分降低到工艺规定之内固体分过高不仅使涂膜过厚而且表面带出的槽液多又会增加后冲洗的困难。
4控制泳涂时间在连续生产时应尽可能避免停链。
5控制槽液中的溶剂含量排放UF液添加去离子水延长新配槽液的熟化时间。
6通常因泵、过滤器及喷嘴堵塞而造成被涂工件周围槽液循环不良。应维修调整之。
7排放UF液添加去离子水降低槽液中的杂质离子的含量。
8调整极比和阳极布置的位置。
6、水滴迹电泳涂膜烘干后局部被涂面上有凹凸
原因
湿电泳涂膜上有水滴在烘干时水滴沸腾水滴处产生凹凸不平的涂面。
1在烘干前湿电泳涂膜表面上有水滴水洗后附着的水滴未发挥掉或未吹掉。
2烘干前从挂具上滴落的水滴。
3电泳水洗后被涂物上有水洗液积存。
4最终去离子水洗的水量不足。
5所形成的湿电泳涂膜过厚、组织松软、电渗性差等的抗水滴性差抗水滴迹实验方法求得。
6进入烘干室后升温过急。
防治
1在烘干前吹掉水滴。
2采用措施防止挂具上的水滴落在被涂物上。
3吹掉积存的清洗水或开工艺孔或改变装挂方式解决被涂物上的积水问题。
4提供足够量的去离子水。
5改变工艺参数或涂料组成来提高湿涂膜的抗水滴性。
6在进入烘干室时避免升温过急或增加预加热60℃-100℃5min-10min时间。
